GAKI

07 Tweens und UI

Yannik Brändle - WS25/26

TH Bingen

Themen

  • Was sind "Tweens"?
  • Tween Grundlagen
  • Control Nodes
  • UI Themes

Was sind Tweens?

  • ein Tween ist ein Weg eine Animation via code zu machen
  • Stichwort: Interpolation!
  • Tweens werden in code "auf" einer Node gestartet und laufen bis Ende, oder bis sie beendet werden
  • können in diversen Arten Werte von X zu Y interpolieren
  • können auch Funktionen aufrufen

Hauptteile eines Tweens

  • tween_property
  • tween_callback
  • tween_method
  • tween_interval

tween_property

Interpoliert eine property von einem inital_value zu einem final_value in duration Sekunden.

tween_callback

Ruft eine Methode auf.

(nützlich um an Punkten im tween eine Methode zu triggern)

tween_method

Mischung aus den ersten beiden (from to in duration), ruft dafür aber eine Methode auf und ändert nicht direkt eine property.

tween_interval

Wartet duration Sekunden. (einfach ein delay im tween)

Beispiel: Simple 3 Punkt Bewegung

In gdscript:

              const DURATION:float = 2
const TARGETS: Array[Vector2] = [Vector2(0,0), Vector2(100,100), Vector2(-150, 230)]
var target_counter = 1
var speed: float = 0

func _ready():
	# calculate initial speed
	speed = global_position.distance_to(TARGETS[target_counter]) / DURATION

func _physics_process(delta):
	# move towards target
	global_position = global_position.move_toward(TARGETS[target_counter], speed * delta)
	# check if at target
	if global_position.is_equal_approx(TARGETS[target_counter]):
		# increment and loop counter
		target_counter = (target_counter + 1) % TARGETS.size()
		# calculate speed needed to finish path in exactly DURATION seconds
		speed = global_position.distance_to(TARGETS[target_counter]) / DURATION

Das gleiche geht mit einem simplen tween!

              func _ready():
	var duration: float = 2
	var tween = create_tween()
	tween.tween_property(self, "global_position", Vector2(100, 100), duration)
	tween.tween_property(self, "global_position", Vector2(-150, 230), duration)
	tween.tween_property(self, "global_position", Vector2.ZERO, duration)
	tween.set_loops()

Erweitertes Beispiel

Beliebig viele tweens pro Node!

              func _ready():
	var duration: float = 2
	var tween = create_tween()
	tween.tween_property(self, "global_position", Vector2(100, 100), duration)
	tween.tween_property(self, "global_position", Vector2(-150, 230), duration)
	tween.parallel()
	tween.tween_property(self,"rotation_degrees", 180, duration)
	tween.tween_property(self, "global_position", Vector2.ZERO, duration)
	tween.parallel()
	tween.tween_property(self,"rotation_degrees", 0, duration)
	tween.set_loops()
	var other_tween = create_tween()
	other_tween.set_trans(Tween.TRANS_ELASTIC)
	other_tween.set_ease(Tween.EASE_OUT)
	other_tween.tween_property(self, "scale", Vector2(1.7,0.7), 1.5)
	other_tween.tween_property(self, "scale", Vector2(0.8,1.8), 1.5)
	other_tween.tween_property(self, "scale", Vector2(1,1), 0.7)
	other_tween.tween_interval(1)
	other_tween.set_loops(3)

Ease und Transition

  • Tweens haben eingebaut verschiedene Ease und Trans typen
  • Transition ist die Art des Übergangs
  • Ease sind vier Variationen der Transition
    • EASE_IN
    • EASE_OUT
    • EASE_IN_OUT
    • EASE_OUT_IN
  • Es gibt 12 Transition types

Verlinkt auf der Tween doc seite von Godot: https://raw.githubusercontent.com/godotengine/godot-docs/master/img/tween_cheatsheet.webp

Demo von QUART Transition mit den 4 Ease Typen

Demo von BOUNCE Transition mit den 4 Ease Typen

Code um die vier Sprites zu tweenen

                @export var chars: Array[Sprite2D]

func _ready():
	make_tween(chars[0], Tween.TRANS_BOUNCE, Tween.EASE_IN)
	make_tween(chars[1], Tween.TRANS_BOUNCE, Tween.EASE_OUT)
	make_tween(chars[2], Tween.TRANS_BOUNCE, Tween.EASE_IN_OUT)
	make_tween(chars[3], Tween.TRANS_BOUNCE, Tween.EASE_OUT_IN)

func make_tween(node: Node2D, transition_type: Tween.TransitionType, ease_type: Tween.EaseType):
	var tween = node.create_tween()
	tween.set_trans(transition_type)
	tween.set_ease(ease_type)
	tween.tween_property(node, "global_position", Vector2.DOWN * 300, 2).as_relative()
	tween.tween_interval(1)
	tween.tween_property(node, "global_position", Vector2.UP * 300, 2).as_relative()
	tween.tween_interval(1)
	tween.set_loops()

Demo von LINEAR Transition mit den 4 Ease Typen

Cooler Interaktiver Tween guide (WIP)

https://qaqelol.itch.io/tweens

Video source: https://www.reddit.com/r/godot/comments/1p1lbyw/i_made_an_interactive_tween_guide/

Control nodes - UI

Was ist eine Control node?

  • Erbt wie Node2D von CanvasItem
  • Die beiden haben dadurch viele Ähnlichkeiten
  • Hauptunterschied sind Positionierungsoptionen
  • Wichtig: nicht-control nodes parents brechen die Viewport und Control node Beziehung
  • Ein CanvasLayer rendert alle Control und Node2D children unabhängig von dem Rest der Szene

Node2D und Control node verhalten sich ohne Hilfe gleich

Mit Canvaslayer über Control node

Control Nodes haben "klassische" Anchoring Funktionen

  • ■ Kann an Punkten fixiert werden
  • ■ Kann an Seiten fixiert und gestreckt werden
  • ■ Kann den ganzen Parent ausfülllen

Demo von Anchoring

Wichtig für Anchoring:

  • Die vorhin genannte Beziehung zum Viewport darf nicht gebrochen werden
  • Ohne Control/Canvaslayer Parent keine wirklichen Anchoring Logik
  • Anchoring ist relativ zum Parent → innerhalb der "box" des Parents wird anchored

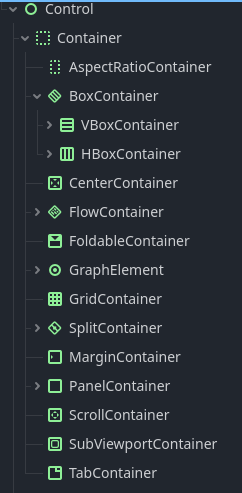

Typische Positionierungscontainer sind auch vorhanden

Themes

  • "Themes" sind die Art von Godot die UI Elemente zu stylen
  • Themes sind ressourcen, die beliebig auf verschiedene UI Elemente gelegt werden können
  • In einem Theme können pro UI Element alle Eigenschaften verändert werden

Theme overrides

  • Ohne, dass extra ein Theme erstellt werden muss kann auf jeder Control node ein Theme override angewandt werden
  • das gilt nur für die spezifische Node
  • "überschreibt" auch ein gegebenes Theme
  • Kann genutzt werden wenn die Node spezifisch anders aussehen soll
  • Beispiel: Start button größere Font als die anderen Buttons, aber gleicher restlicher Stil

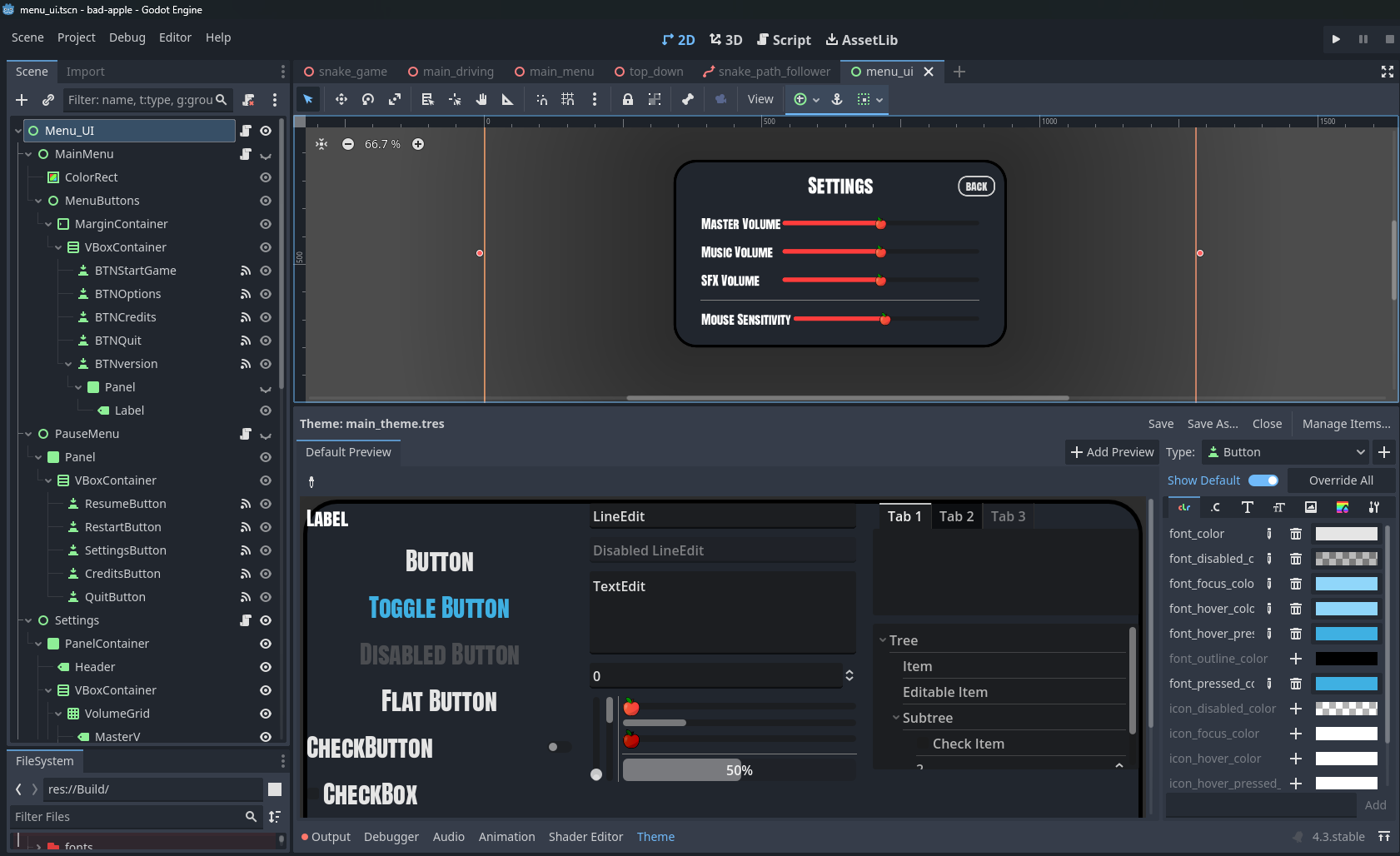

Beispiel eines "fertigen" Themes mit Containern

Tweens und UI Zusammen!

Kann frei unter jedes Canvasitem gehangen werden

              class_name BounceInAnim
extends Node
var tween: Tween
@onready var parent: CanvasItem = get_parent()
@export_range(0.1, 3) var duration: float = 0.5

func _ready():
	parent.visibility_changed.connect(_on_visibility_changed)

func _on_visibility_changed():
	if tween:
		tween.kill()
	if parent.visible:
		var start_scale = parent.scale
		parent.scale = Vector2.ONE * 0.001
		tween = create_tween()
		tween.set_ease(Tween.EASE_OUT)
		tween.set_trans(Tween.TRANS_ELASTIC)
		tween.tween_property(parent, "scale", start_scale, duration)

FIN
